Bien amigos, ya sé lo que estáis pensando, quiero introducirme en el mundillo de los sintetizadores modulares, pero todavía no tengo ni un módulo y ya me tengo que gastar 200 o 300 pavos en el mueble y en la fuente de alimentación?WHF? Pues así sería si no fuera porque contamos con estas manitas y con nuestro ingenio. Así que vamos a ver todo lo que necesitas saber para hacerte una case para eurorack por el mínimo coste posible y sin morir en el intento (literalmente)
1ER CASE
Si va a ser tu primer mueble te recomiendo empezar por algo sencillito.Busca 4 tablas donde sea encajalas como puedas y comienza con una sola fila. Para estas cosas siempre está bien recurrir al típico colega manitas o en su defecto a tu … cuñado.
MEDIDAS
En eurorack medimos con las siguientes unidades: HP (horizontal pitch) que mide la longitud en horizontal. Normalmente encontraremos medidas de 48, 60hp, 84hp, 104hp etc. Aunque ya os digo que esta medida no es muy importante,ya que esto solo establece el número de módulos que van a entrar en el case. Osea,que si os llega para … yo que se…57hps y medio, buenos son, la que realmente es crucial es la siguiente: U (Unidades). Los hueco donde vamos a meter los módulos es de 3u lo que equivaldría a 133,35mm y los módulos en sí miden 128.5mm. Los milimetrillos que sobran sirven de separación con el case. Si fallamos aquí ya no encajarían los módulos. También existen los módulos de 1 unidad. Su medida es 44,45.

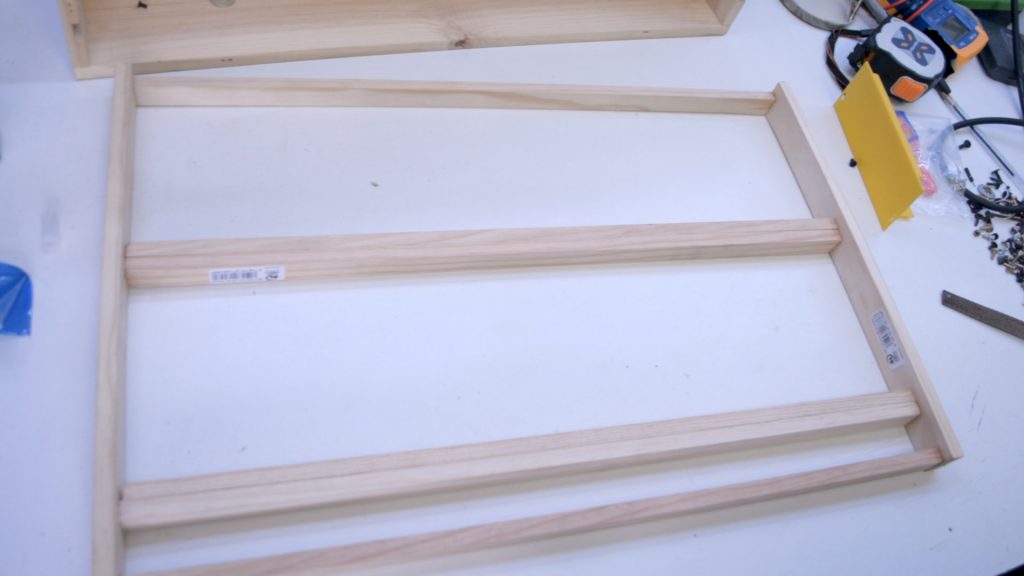

Pero si no vas a mover mucho tus módulos, atornillarlos a unos listones de madera de 0.9 o 1cm es una opción muy válida y económica. La opción de imprimirlos en 3d también es muy asequible, y con el precio que tienen las impresoras actualmente no tienes excusa.
Fuente de alimentación
Bien, pasemos a lo peliagudo del asunto. Si no controlas absolutamente nada de electricidad te recomiendo que pases de esto y te compres una fuente comercial rollo tiptop zeus o algo similar ya que si cometes un error, no solo puedes quemar tus módulos sino que también puedes MORIRRRR!
Nuestro sintetizador modular funciona con una tensión simétrica de +-12v. Y el amperaje necesario dependerá de la cantidad de módulos a conectar. Puedes calcularlo viendo el manual del fabricante, mirar la corriente consumida y sumarlos o hacerte un rack modular grid.
Nosotros vamos a utilizar una Meanwell rt-65b, una fuente muy usada por muchos fabricantes para fabricar este tipo de movidas. Si buceas un poco por internet verás que hay gente que opina que esta fuente tiene un rizado bastante gordo y además hay que ponerle una resistencia de 5 watts en la salida de 5 voltios para solucionarlo, pero eso cambió a partir de 2019 cuando meanwell solucionó ese problema. Os dejo la documentación para saber si tu fuente es anterior o posterior a esa fecha.

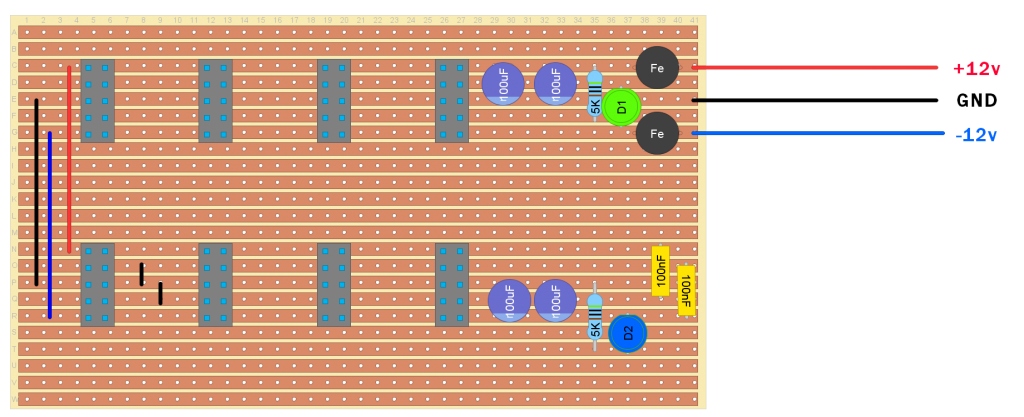

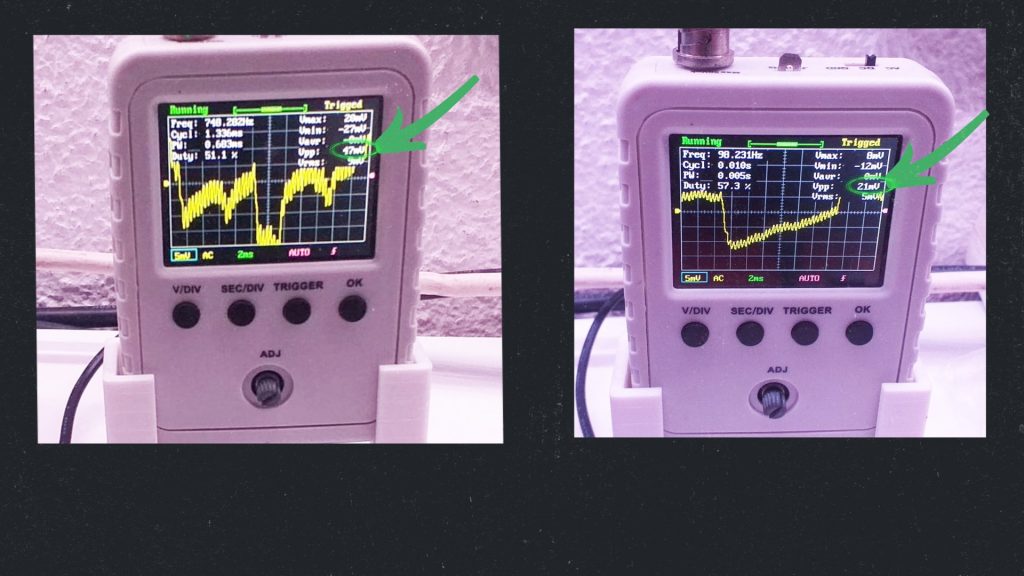

Aun así, para estabilizar la tensión todavía más hemos fabricado una busboard añadiendo condensadores y ferritas que nos van a hacer la función de filtro. Podéis ver el antes y después en este osciloscopio de juguete.
Case eurorack con cajas de vino

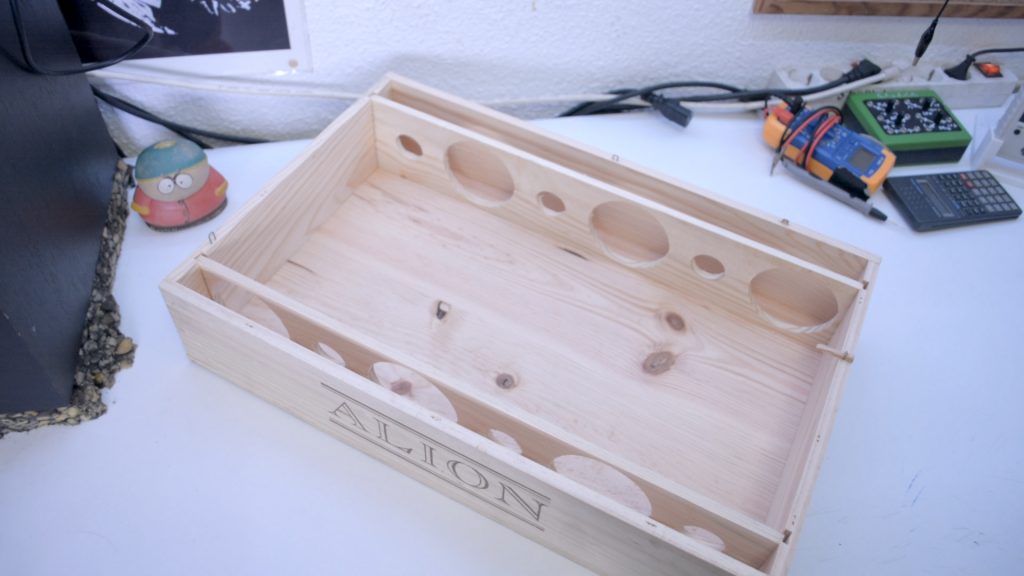

Buaff amigos casualidades del destino, resulta que me han dado unas cajas de vino de estas de 6 botellas y a la hora de medirla me he percatado que tienen de altura exactamente 7u de altura. Así que es momento de fabricarnos nuestro primer case de viaje en condiciones para poder llevarnoslo por ahí con seguridad.
Comenzamos tomando medidas para hacer un marco interior que reforzará la estructura y servirá de apoyo para los raíles. Además hemos utilizado unos perfiles de aluminio reciclados de una televisión rota para reforzar los listones.

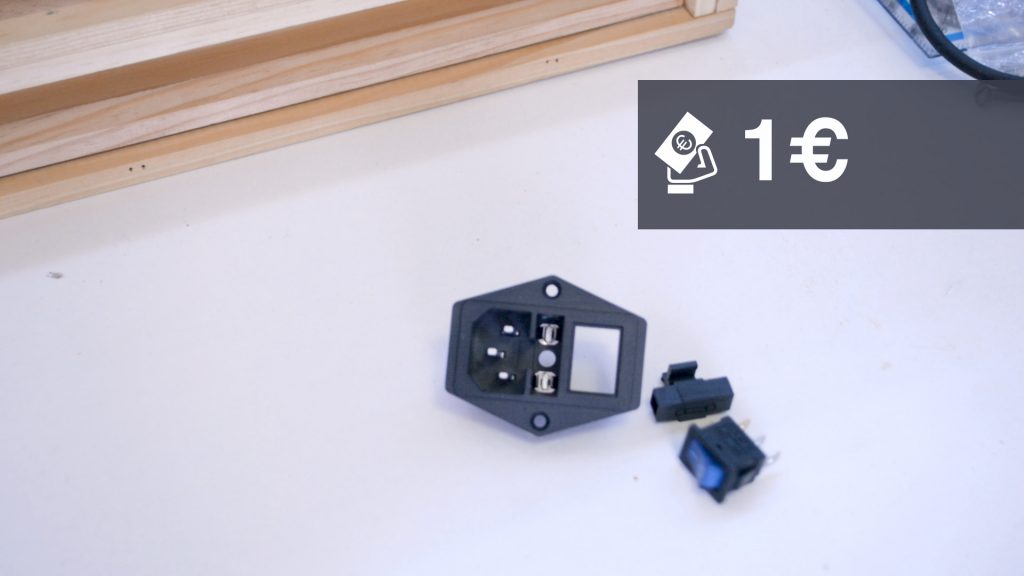

Una vez hecho realizamos el agujero donde irá el conector de corriente alterna.
Le damos una manita de pintura.
Le ponemos unas escuadras en las esquinas para reforzar la estructura.
Para este proyecto vamos a utilizar 2 Meanwell rt-65b. Una para cada fila. Con sus respectivas bus boards.
Insertamos el conector de corriente alterna.
Realizamos el cableado siguiendo el siguiente esquema. Para mayor seguridad te aconsejo que utilices los llamados conectores faston aislados y una crimpadora, ya que esta es la zona donde manejamos 220v de tensión y ya sabes … por aquello de la muerte y esas cosas.
Imprimimos y colocamos los retenedores de cables, unos separadores de placas y unas cubiertas a las terminales de las fuentes. (la muerte la muerte). La mayoría de estas cosas puedes encontrarlas en una ferretería o en tiendas de bricolaje.
Comprobamos las tensiones con nuestro fiel amigo el polímetro.
Fijamos el marco en su posición final. Diseñamos e imprimimos Imprimimos los raíles. Y los pintamos.
Les introducimos las tuercas cuadradas M3.
Nos ayudamos de unos paneles en blanco para fijar la posición de los raíles y así asegurarnos que va a encajar. Aunque nunca está de más tener algún módulo a mano para comprobar.
Los pegamos con pegamento. Un truco para mejorar la adhesión de los pegamentos basados en cianocrilato como en super glue, es humedecer previamente la zona, ya que este pega al entrar en contacto con el agua del ambiente.
Comprobamos que todo encaja perfectamente.
Para darle un extra de seguridad le vamos a poner unas esquinas metálicas de flight case.
Para cerrarlo utilizaremos bisagras desmontables y unos cierre metálicos.
Para poder transportarl con mayor comodidad le colocamos un asa de transporte.
Imprimimos un clips para poder llevar los cables en la tapadera y listo.
Como ves, amigo, no es necesario gastar cientos y cientos de euros para empezar en este fascinante mundo de los sintetizadores modulares. Espero que este video te haya servido, me despido aquí deseandote como siempre, salud y cacharreo.
